范圍和用途：

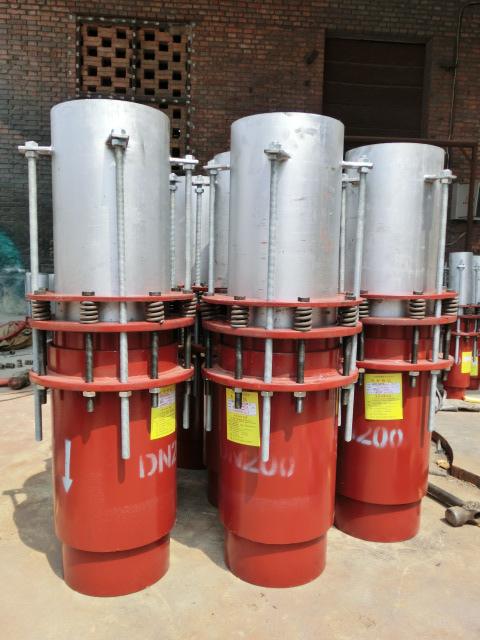

套筒式補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、等行業。
補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型。
安裝要求：
1、補償器安裝時，首先檢查其規格是否與定貨一致。
2、單向補償器的滑動套筒應安裝在介質的流入端。
3、與補償器兩端相焊接的管段進行坡口處理，焊接后要按驗收規范進行水壓實驗，壓力為工作壓力的1.5倍。試壓時如密封裝置發生泄露，應均勻旋緊螺栓，緊固至無泄露為止。
4、補償器沿管道線安裝，不同軸度大于1%，以防運行時摩擦力過大及影響密封性。
5、在靠近補償器的管道處應設置導向滑動支座，防止側向位移。
6、注意保護滑動表面，嚴禁碰傷或腐蝕。
7、雙向補償器外套筒應用固定支座托起，并保持與管路同心，兩邊的補償距離要近似相同。
8、補償器各種氣溫下，均可按長度Lmax安裝，不需預拉或預壓（出廠為產品的長度）。
使用與維修：
1、管道運行中，補償器滑動套筒嚴禁受外界側向推力，應始終保證與管路軸向同心，并避免出現阻礙滑動套筒正常滑動的情況。
2、維修時應檢查密封裝置情況，及時旋緊螺栓，保證密封無泄露。
3、補償器滑動套筒表面腐蝕嚴重，旋緊螺栓后防泄露作用不明顯時，應考慮更換補償器。
技術參數：
公稱直徑
芯管內徑
芯管外徑
法蘭外徑
填料長度
補償量
安裝長度
摩擦力
重量
50
47
55
160
56
200
710
1932
15.6
65
63
71
180
56
200
710
2485
19.4
（70）
65
74
190
56
200
710
2588
21.6
80
78
87
195
56
200
710
3002
24.0
100
94
106
215
56
250
830
6271
38.2
125
117
131
245
56
250
830
7750
48.0
150
143
157
280
56
250
830
9288
60.0
200
201
217
345
70
300
945
14977
102.0
250
253
270
400
70
350
1045
21297
139.2
300
303
322
460
91
350
1065
25399
162.0
350
353
373
510
91
400
1245
29421
222.0
400
404
426
565
91
400
1245
33286
247.0
450
455
478
615
91
400
1245
33852
271.8
500
505
528
670
91
450
1375
36234
370.8
600
603
630
790
91
450
1375
43205
481.2
700
693
720
880
91
450
1375
61771
517.2
800
792
820
995
112
500
1565
70398
828.0
900
890
920
1095
112
500
1565
79025
951.6
1000
990
1020
1195
112
500
1565
87653
1052.4
注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN
再次感謝廣大客戶朋友對鞏義市天翔管道設備有限公司產品的大力支持。在此，我協鞏義市天翔管道設備有限公司全體員工感謝您的光臨！如有意者，請撥打我們的熱線電話：【0371-64026667 】聯系人：【 張經理 】 手機：【 18530918277 】我們將竭誠為您服務！
DN
D1
D2
D3
B
△L
max
Lmax
Pc(N)
1.6MPa時
（kg）
